 Oggetto del messaggio: [HOW-TO] smontaggio sostituzione leve Z1000SX
MessaggioInviato: mer mag 11, 2016 4:55 pm
Non connesso
Pilota
Pilota
Avatar utente

Iscritto il: ven ott 16, 2015 8:13 pm
Messaggi: 1040
Località: sui passi della Romagna
Nome: Valter
Moto: Z1000SX, CBF500, CBR
Sesso: M
Provincia: -Estero-
Complice una frattura ad un piede e quindi almeno 30 giorni di sosta forzata ai box (che ad inizio stagione proprio non ci vogliono), ho la possibilità di spendere un po’ più di tempo del solito per il forum!
Qualche tempo fa, ho venduto un paio di leve Extreme Componets Evo2 che avevo sullo Z, il tipo che le ha acquistate mi ha chiesto alcune indicazioni per il montaggio, ho quindi fatto una sorta di tutorial che vorrei condividere con voi.
La procedura illustrata mostra come ho smontato le leve dal mio Z1000SX del 2011, per rimontarle basta seguire gli stessi passi al contrario.
(Causa la luce del garage, purtroppo alcune foto non sono venute benissimo)

Leva frizione :

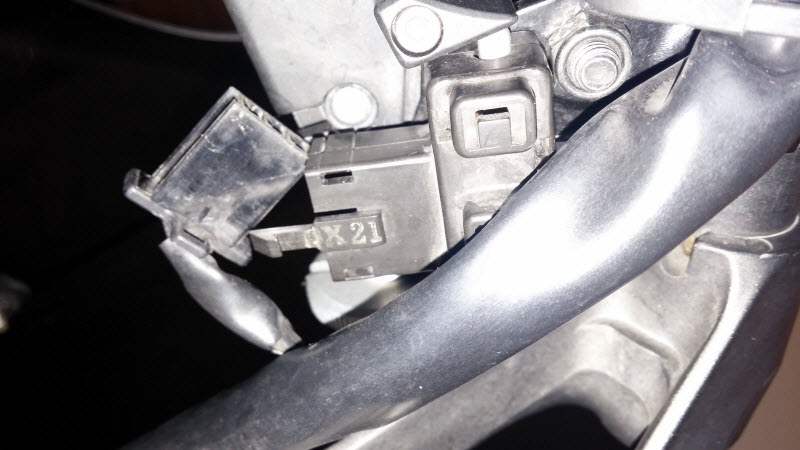

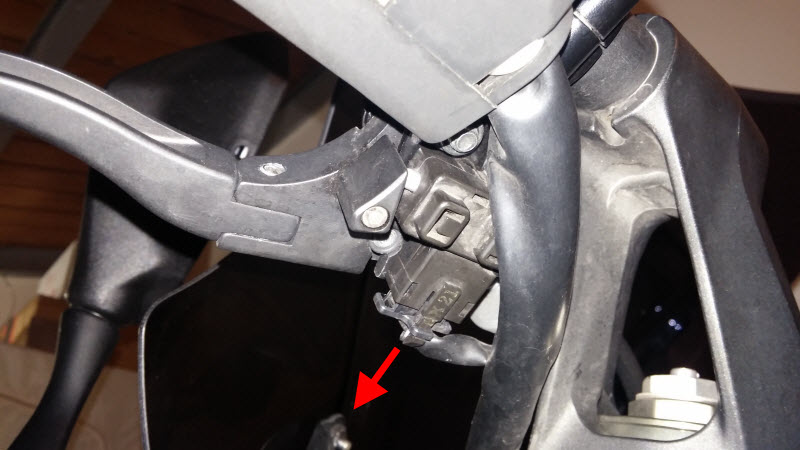

Vista da sotto, ho staccato il connettore del sensore.
Immagine

Immagine

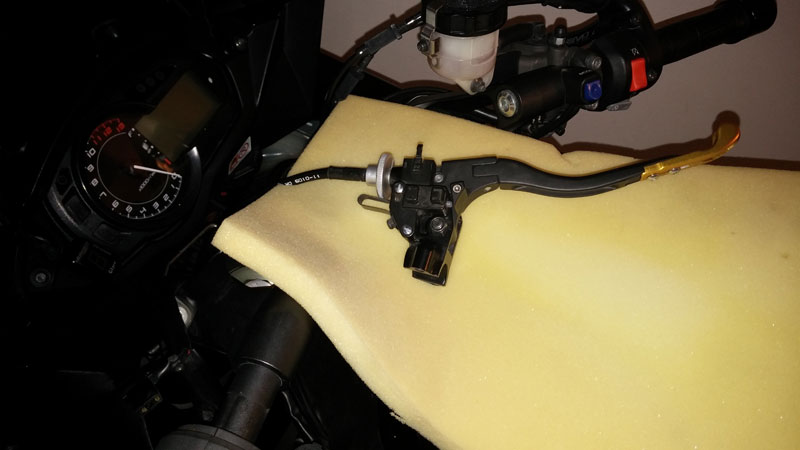

Ho allentato il registro della frizione, rimosso le due viti ed il semianello che fissano la leva al semimanubrio ed ho appoggiato la leva su un pezzo di gomma piuma sul serbatoio.
Immagine

Ho rimosso le due viti che fissano il sensore
Immagine

Attenzione: le due vitti del sensore sono fissate con Loctite frena filetti!
La prima volta che le ho smontate le ho rovinate e le ho dovute sostituire.

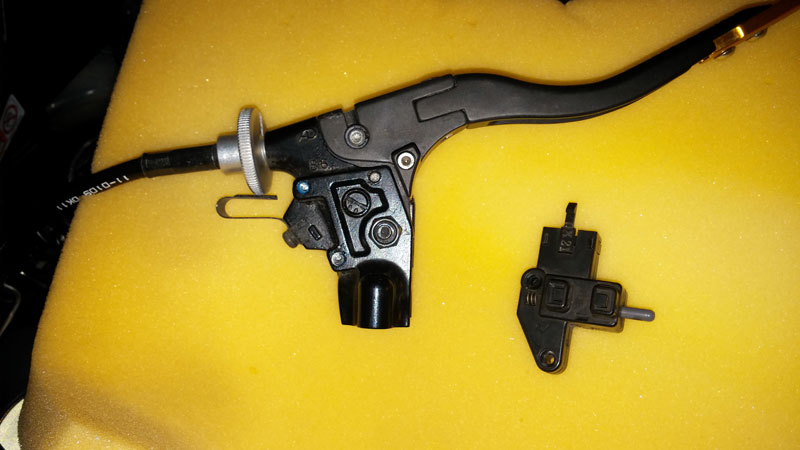

Via il sensore
Immagine

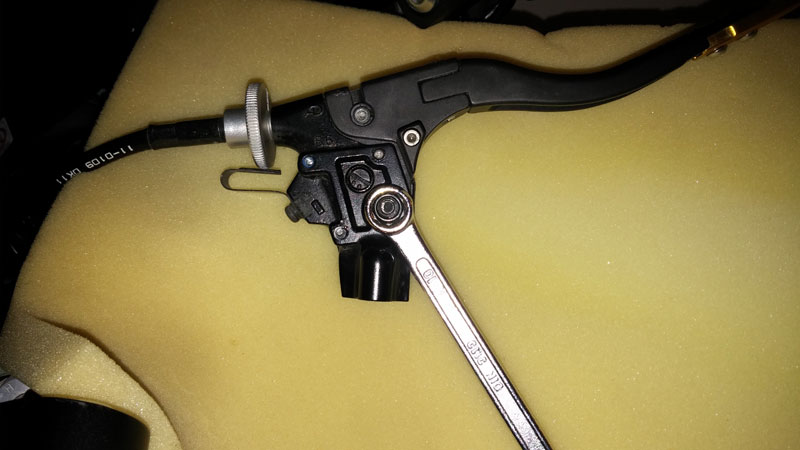

Via il dado sul perno (se non si toglie il sensore, non passa la chiave per il dado)
Immagine

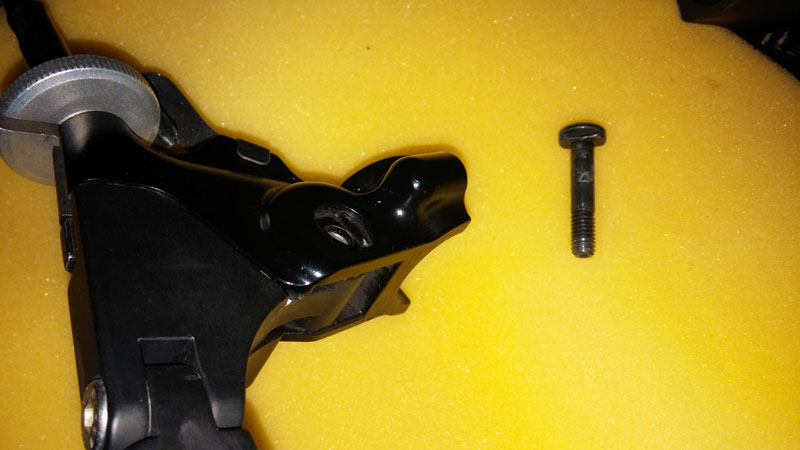

E via il perno
Immagine

Via la leva dal suo attacco
Immagine

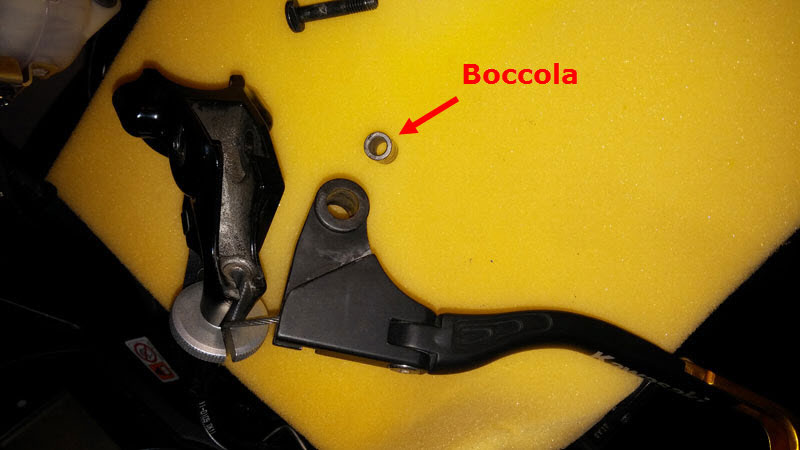

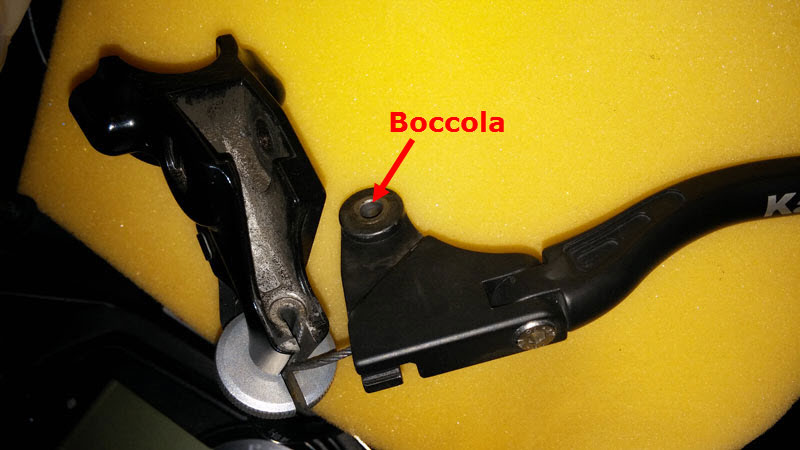

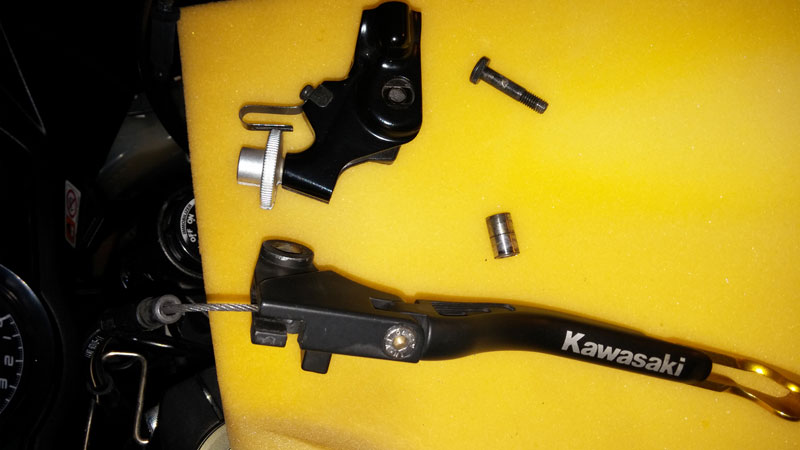

E via la boccola dalla leva
(questa boccola non fa parte delle leve Evo2, ma delle leve originali)
Immagine

Immagine

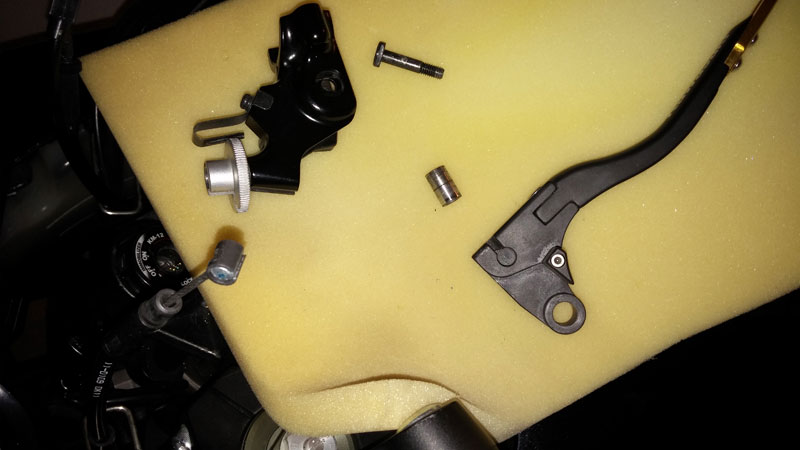

Ed in fine, via il filo dalla leva.
Immagine

In fase di rimontaggio, suggerisco di mettere un po’ di lubrificante sia sul perno che sulla boccola.

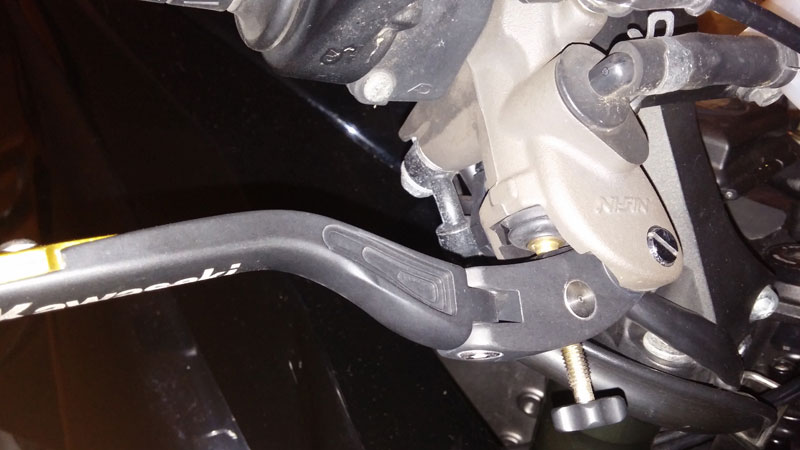

Leva freno:

Immagine

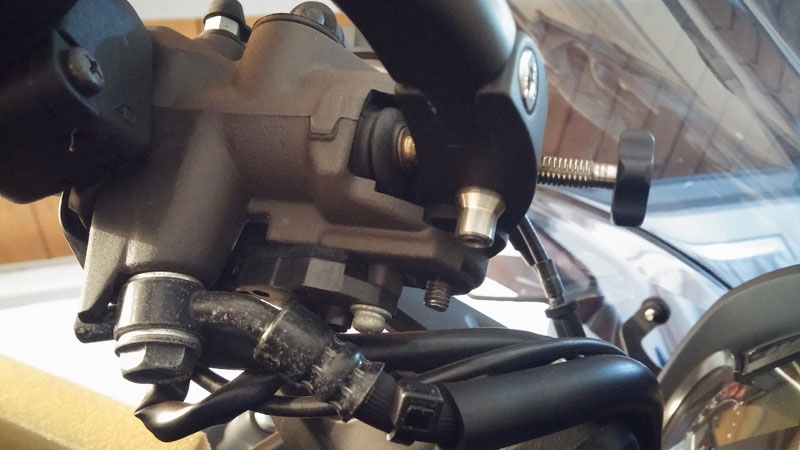

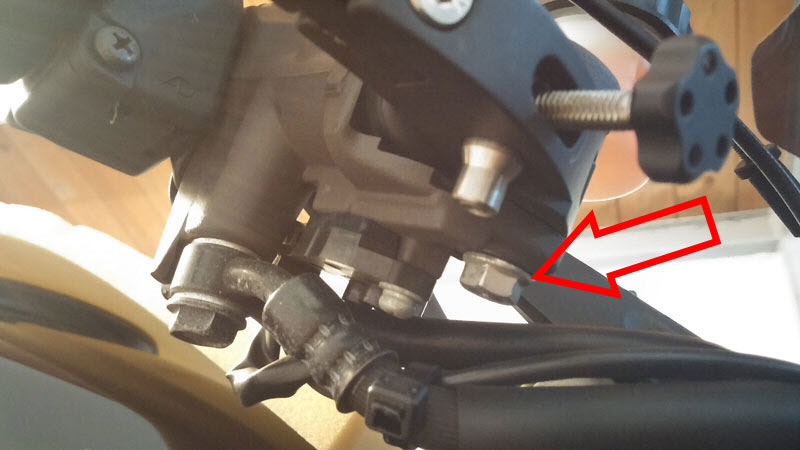

Via il dado sul perno
Immagine

Immagine

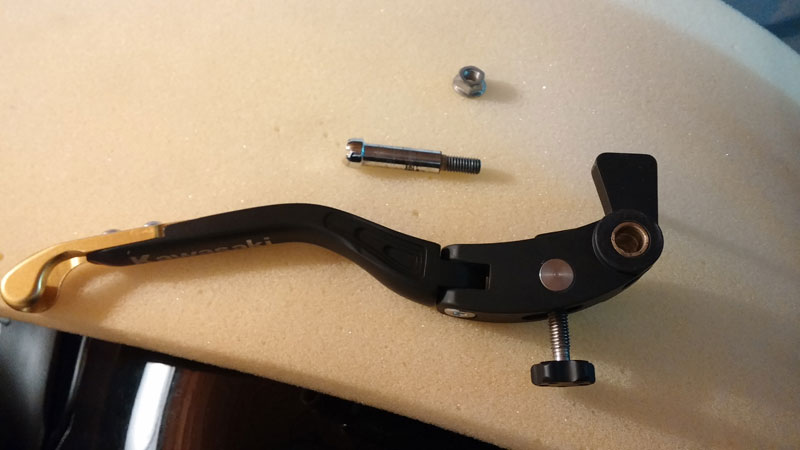

Via il perno (svitandolo! Perché è avvitato nel supporto) e via la leva
Immagine

(Al rimontaggio, anche su questo perno, suggerisco di mettere un po’ di lubrificante.)

Ho poi sfilato il gommino col perno in ottone che è sulla pompa.
(Basta tirare, è un po’ duro ma si sfila. Non usate le pinze perché si potrebbe rovinare il soffietto in gomma)
Immagine

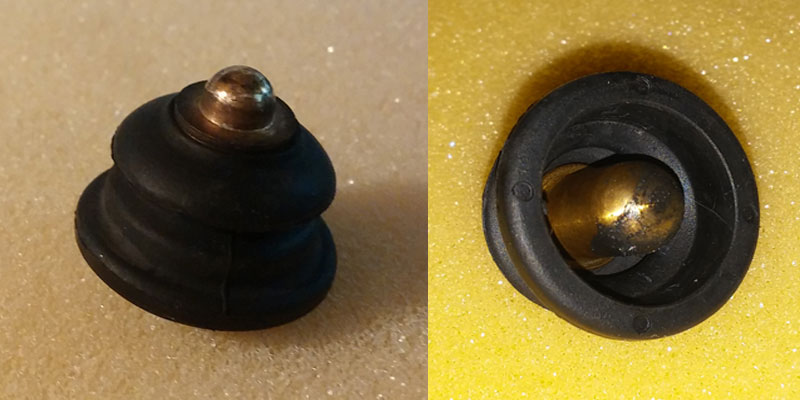

Questo è il gommino (fronte e retro)
Immagine

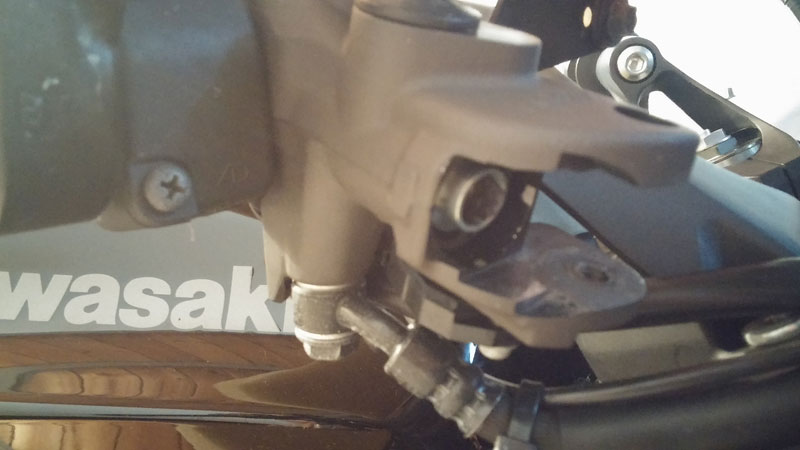

E questa la pompa senza gommino
Immagine

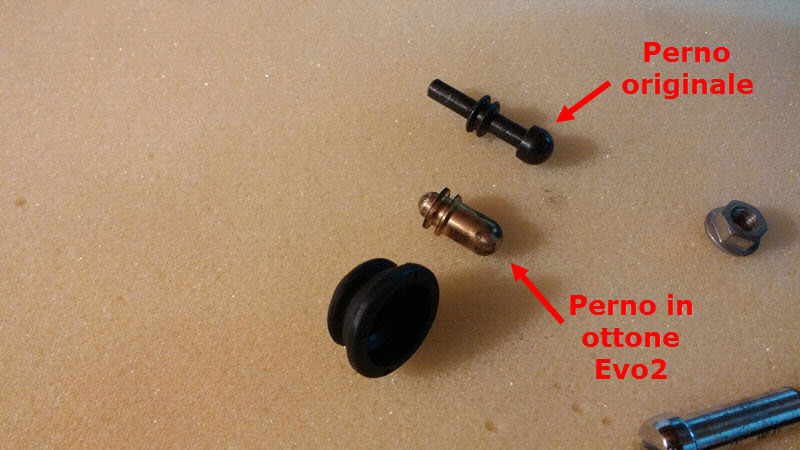

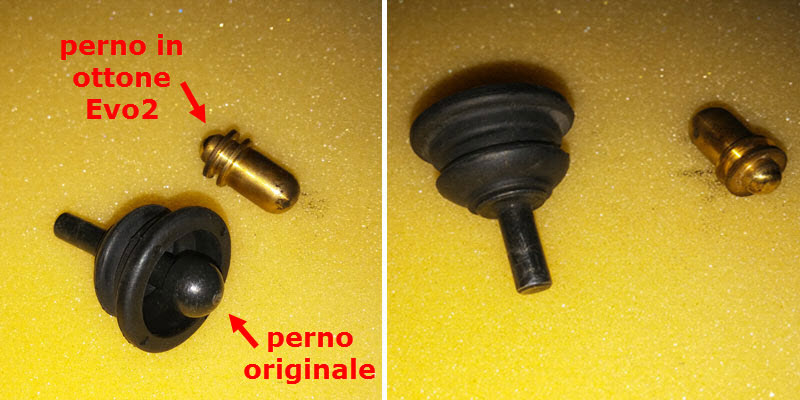

Via il perno in ottone dal gommino
Immagine

Ho rimontato il perno originale all’ interno del gommino
Immagine

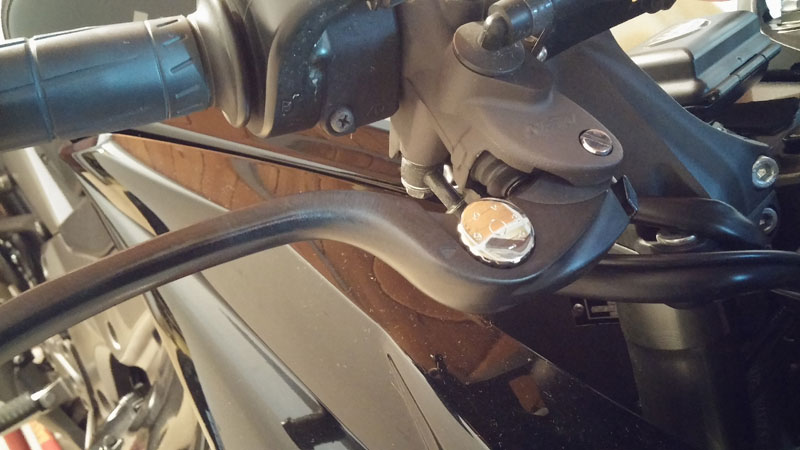

Riposizionato il gommino col perno originale sulla pompa, rimontata leva originale e riavvitato il perno
Immagine

Ed in fine riavvitato dado inferiore
Immagine

Fine!

In tutto mezz’ oretta scarsa. (Ci ho messo di più a scrivere questa guida)

Di seguito un paio di foto delle leve Titax che ho montato sul CBF della mia ragazza:

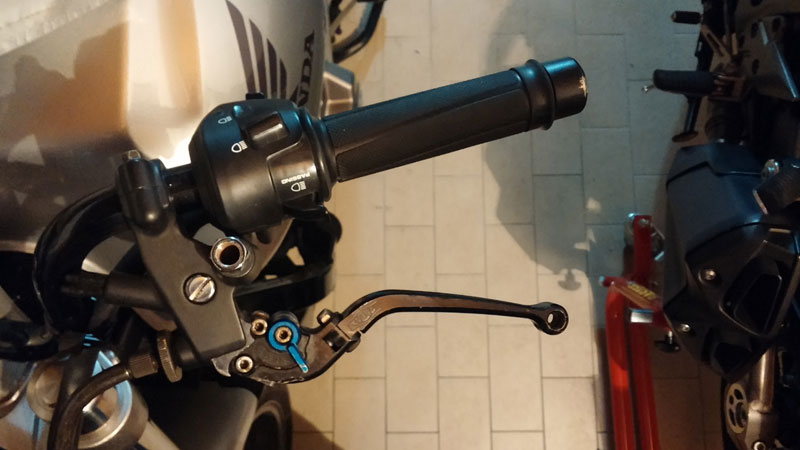

In posizione normale
Immagine

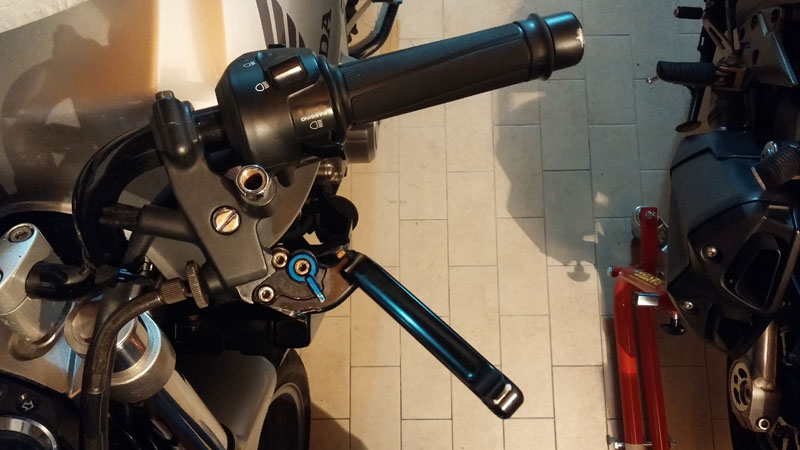

E “ribaltate”
Immagine

Da queste due foto si vede bene come, in caso di caduta, siano comunque a rischio rottura.
Sulle Evo 2 questo non succede perché hanno il fulcro di rotazione posizionato in modo diverso.

Sarà pure un dettaglio, ma secondo me fa la differenza
(Ero convinto di aver fatto una foto anche alle Evo2 in posizione “ribaltata” ma non la trovo più.)

saluti
e buon lavoro!
